Поддерживаемые режимы:

• SATA x2 - UDMA133, UDMA100, UDMA66, UDMA33, PIO4, PIO3, PIO2, PIO1, PIO0

• PATA x1 - UDMA100, UDMA66, UDMA33, PIO4, PIO3, PIO2, PIO1, PIO0

Порты раздельны, но при одновременной загрузке двух портов - зависимы. Наблюдается незначительное снижение производительности (не более чем на 20%) на одном из каналов, при полной загрузке второго канала UDMA. Такая особенность контроллера PC-3000 UDMA обусловлена использованием одноканальной шины PCI-Express, которая и является узким местом при передаче данных. С другой стороны, такое схематехническое решение позволяет снизить общую стоимость платы и сделать ее более привлекательной, для небольших сервисных центров.

Адаптер питания

Для питания диагностируемых накопителей используется 2-х канальный адаптер управления питанием расположенный на основной плате контроллера. Он обеспечивает защиту диагностируемых накопителей от перенапряжения и перегрузок по току. В случае возникновения аварийных ситуаций, питание с HDD будет сниматься автоматически. Дополнительно, для каждого канала организована обратная связь с управляющей программой комплекса

Управление ресурсами платы PC-3000 UDMA

Принципиально новой особенностью комплекса PC-3000 UDMA является возможность запуска утилит PC-3000 и Задач Data Extractor-а в виде отдельных процессов операционной системы. Для удобства работы в составе комплекса имеется программа «Менеджер ресурсов платы PC-3000 UDMA», которая позволяет: распределять порты платы между процессами, наблюдать за их состоянием и при необходимости снимать зависший процесс. Причем, при запуске процесса, ему может быть выделено любое доступное количество портов платы PC-3000 UDMA. Например, можно запустить два процесса для каждого порта или один процесс с двумя доступными портами.

Технологические утилиты

В состав ПО комплекса PC-3000 входят 16 специализированных утилит для различных производителей, архитектур и семейств HDD. С их помощью, можно произвести углубленную диагностику различных подсистем накопителя, выявить повреждения и попытаться устранить их программными методами, получив в результате доступ к данным пользователя. В случае ремонта HDD, когда пользовательские данные не нужны, можно выполнить полную инициализацию накопителя, отключить неисправные магнитные головки, скрыть найденные дефекты магнитных поврехностей и переконфигурировать HDD.

Все специализированные утилиты входящие в комплект PC-3000 позволяют выполнить следующие действия:

• диагностировать HDD в технологическом режиме;

• проверять и восстанавливать служебную информацию HDD;

• читать и записывать содержимое Flash ПЗУ HDD;

• загружать программу доступа к служебной информации - LRD;

• изменять конфигурационные таблицы головок HDD;

• просматривать таблицы скрытых дефектов P-лист, G-лист, T-лист и др;

• скрывать найденные дефекты на поверхностях магнитных дисков;

• пересчитывать (инициализировать) транслятор;

• изменять конфигурационные и идентификационные параметры;

• сбрасывать логи и S.M.A.R.T. параметры;

• подсматривать и сбрасывать пароль установленный на HDD;

• работать совместно с Data Extractor-ом.

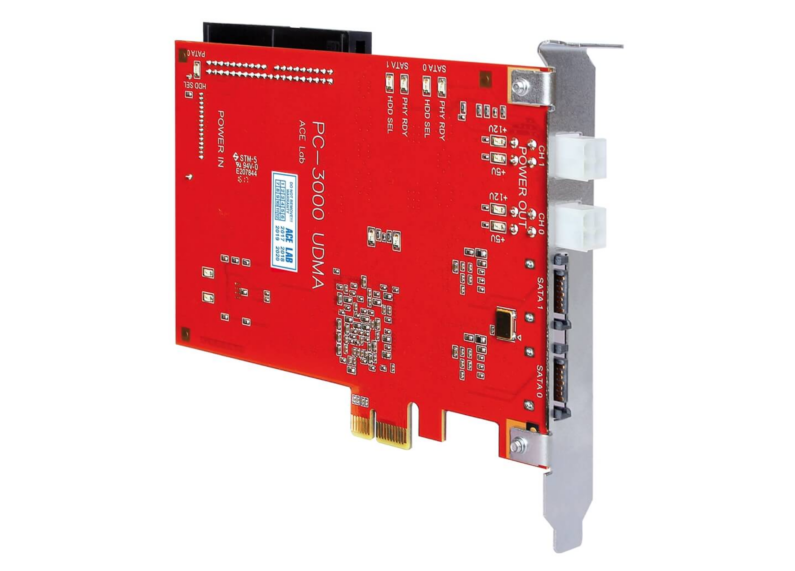

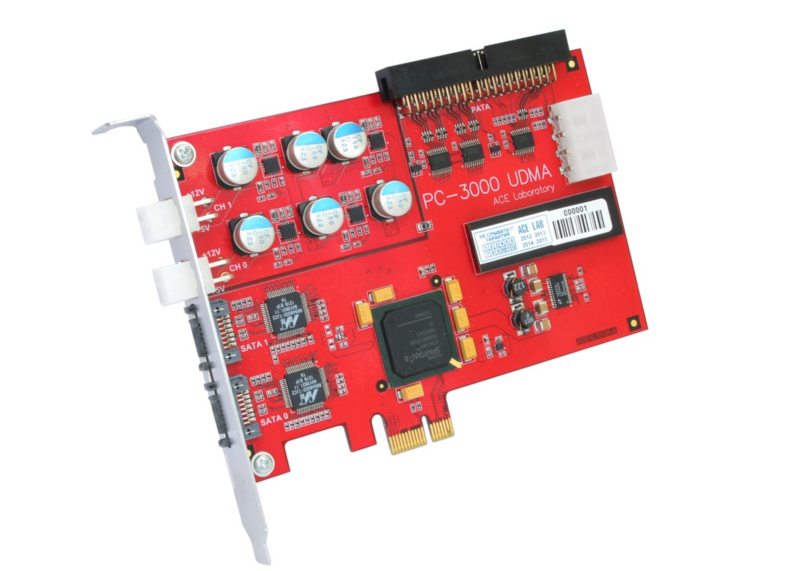

Комплект поставки PC-3000 UDMA

Форм-фактор: Встраиваемая плата расширения PC, занимает один слот

Тип интерфейса подключения: Одноканальный PCI Express 2.5 Гб/с

Диагностические порты (расположение): 2 - SATA (внешние), 1 - PATA (внутренний)

Поддерживаемые режимы:

• SATA - UDMA133/100/66/33, PIO4/3/2/1/0

• PATA - UDMA100/66/33, PIO4/3/2/1/0

Адаптер питания: 2-х канальный с защитой. Разъемы подключения HDD внешние

Поддерживаемые HDD: от 500 Мб до 6 Тб; 3.5",2.5",1.8",1.0"

Управляющая ОС: Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10; х86, х64
